Ecuación de Transferencia Radiativa

Storyboard

El transporte de fotones por materia (incluido tejido biologico) puede ser modelado mediante la ecuación de transporte radiativo (Radiative transfer equation - RTE).

>Modelo

ID:(1033, 0)



Geometrias

Imagen

>Top


Tres geometrias en 1 y 2 dimensiones


Geometrias D1Q3, D2Q7 y D2Q9

ID:(8562, 0)



Radiancia en Función de la Radiancia Espectral

Ecuación

>Top, >Modelo


La radiancia espectral $L_{
u}(\vec{x},\hat{n},t)$ en un punto $\vec{x}$ y tiempo $t$ es la energía por área $da$ de los fotones de frecuencia entre $
u$ y $
u+d
u$ emitida durante un tiempo $dt$ en una dirección $\hat{n}$ en un angulo solido $d\Omega$.

Si se integra la radiancia espectral en la frecuencia se obtiene la radiacia total:

$L_i(\vec{x},\hat{n},t)=\displaystyle\int d\nu L_{i,\nu}(\vec{x},\hat{n},t)$

ID:(8482, 0)



Flujo radiante

Ecuación

>Top, >Modelo


La integración de la radiancia $L$ sobre el angulo solido $d\Omega$ nos da el flujo radiativo $\Phi$

$\Phi(\vec{x},t)=\displaystyle\int_{4\pi} L(\vec{x},\hat{n},t)d\Omega=\sum_iL_i(\vec{x},\hat{n},t)$

ID:(8483, 0)



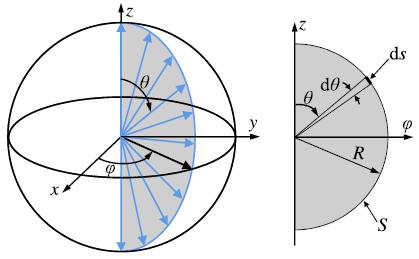

Proyección de D3 a D2

Imagen

>Top



ID:(8563, 0)



Definición de Bordes en D2Q7

Imagen

>Top


Las consiciones de borde en el caso D2Q7 son algo mas complejas por no existir una línea vertical simple. Por ello se deben ir empelando puntos para conformar el borde:

ID:(8564, 0)



Radiancia en Función de Flujo radiativo

Ecuación

>Top, >Modelo


La radiancia es la derivada del flujo radiativo en el angulo y en la sección de superficie proyectada $S\cos\theta$

$L_i(\vec{x},t)=\displaystyle\frac{\partial^2\Phi_i(\vec{x},t)}{\partial\Omega\partial S\cos\theta}$

ID:(8486, 0)



Flujo radiante en Función de la Energía

Ecuación

>Top, >Modelo


El flujo radiativo es la energía radiativa que por tiempo es irradiado:

$\Phi(\vec{x},t)=\displaystyle\frac{\partial Q}{\partial t}$

ID:(8485, 0)



Intensidad radiativa

Ecuación

>Top, >Modelo


La intensidad radiativa es el flujo radiativo por elemento de angulo solido:

$I_{\Omega}=\displaystyle\frac{\partial\Phi}{\partial\Omega}$

ID:(8484, 0)



Ecuación de Transporte Radiativo (RTE)

Ecuación

>Top, >Modelo


La ecuación de transporte de los fotones es

$\displaystyle\frac{1}{c}\displaystyle\frac{\partial}{\partial t}L(\vec{x},\hat{n},t)+\hat{n}\cdot\nabla L(\vec{x},\hat{n},t)=-\mu_tL(\vec{x},\hat{n},t)+\mu_s\int_{4\pi}L(\vec{x},\hat{n}_h,t)P(\hat{n}_h,\hat{n})d\Omega_h+S(\vec{x},\hat{n},t)$

donde $\mu_t$ es el coeficiente de absorción y scattering, $c$ la velocidad de la luz, $P(\hat{n}',\hat{n})$ es la función de fase que entrega la probabildiad de que un foton viajando en la dirección $\hat{n}$ sea desviado en la dirección $\hat{n}'$ y $S$ es una fuente de energía radiativa.

ID:(8487, 0)
