La refrigeración es un proceso inverso al de la maquina de combustión interna. En este caso se suministra trabajo mediante el cual se logra extraer calor de un sistema termodinámico.
ID:(1489, 0)
Aplicación de la bomba de calor: el refrigerador
Descripción

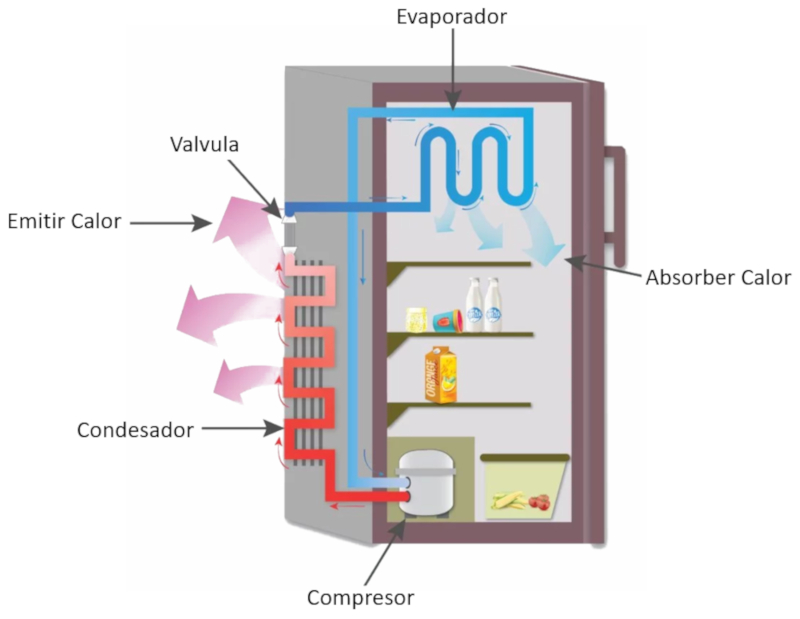

Si observas un refrigerador, podrás ver relativamente fácilmente las distintas partes que lo componen. Estas son:
• Evaporador (que absorbe calor). Este elemento funciona evaporando el líquido refrigerante para absorber el calor del interior del refrigerador.
• Compresor. El compresor transfiere el vapor generado por el evaporador, lo comprime y lo envía hacia el condensador.
• Condensador (que emite calor). En el condensador, el vapor se condensa liberando energía que se disipa hacia el ambiente a través de la rejilla que suele estar en la parte posterior del refrigerador.
• Válvula de expansión, que permite que el líquido vuelva al evaporador.
ID:(11166, 0)
Elementos de un refrigerador
Imagen
Si observas un refrigerador, podrás ver relativamente fácilmente las distintas partes que lo componen. Estas son:
• Evaporador (que absorbe calor). Este elemento funciona evaporando el líquido refrigerante para absorber el calor del interior del refrigerador.
• Compresor. El compresor transfiere el vapor generado por el evaporador, lo comprime y lo envía hacia el condensador.
• Condensador (que emite calor). En el condensador, el vapor se condensa liberando energía que se disipa hacia el ambiente a través de la rejilla que suele estar en la parte posterior del refrigerador.
• Válvula de expansión, que permite que el líquido vuelva al evaporador.
ID:(11167, 0)
Ciclo de Carnot para refrigeración
Descripción

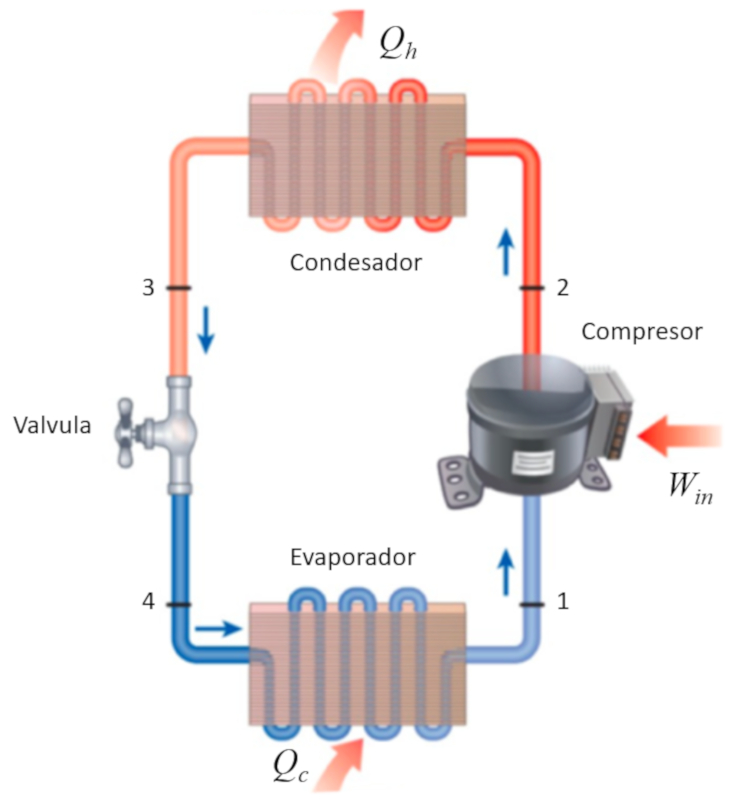

Si invertimos el proceso de Carnot, podemos utilizar trabajo para transferir calor, lo cual se conoce como una bomba de calor. En este caso, el diagrama se representa de la siguiente manera:
ID:(11143, 0)
Concepto de una bomba de calor
Descripción

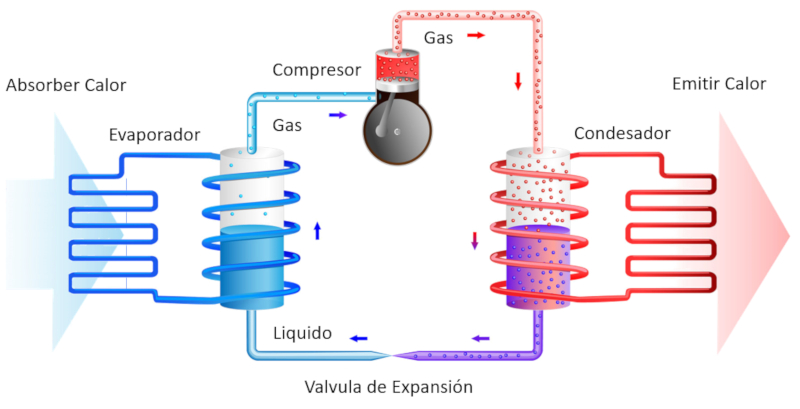

La bomba de calor es una forma de implementar el proceso de Carnot de manera inversa, es decir, mediante el uso de trabajo se traslada calor de un cuerpo más frío a uno más caliente.
La bomba de calor consta de dos elementos clave:
• Un evaporador (que absorbe calor)
• Un compresor (que emite calor)
Además, cuenta con un circuito para mover el vapor y el líquido:
ID:(11165, 0)
Diagrama temperatura y entropía en caso refrigeración
Descripción

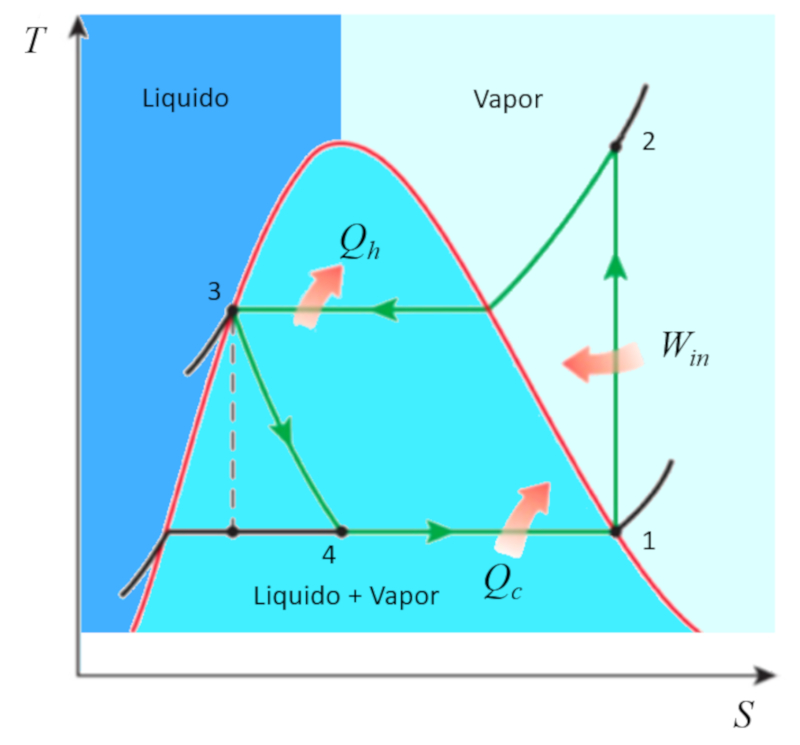

El diagrama de temperatura-entropía contiene tres regiones que representan diferentes estados. Estos son:
• Líquido
• Vapor
• Mezcla de líquido y vapor
El proceso en sí muestra las siguientes etapas:
1 a 2: Aplicación de trabajo
2 a 3: Liberación de calor en el condensador
3 a 4: Expansión en la válvula
4 a 1: Absorción de calor en el evaporador
ID:(11168, 0)
Refrigeradores
Modelo
La refrigeración es un proceso inverso al de la maquina de combustión interna. En este caso se suministra trabajo mediante el cual se logra extraer calor de un sistema termodinámico.
Variables
Cálculos
a
,
luego, seleccione la variable:
a
Cálculos
Variable
Dado
Calcule
Objetivo :
Ecuación
A utilizar
Ecuaciones
Ejemplos
Si observas un refrigerador, podr s ver relativamente f cilmente las distintas partes que lo componen. Estas son:
• Evaporador (que absorbe calor). Este elemento funciona evaporando el l quido refrigerante para absorber el calor del interior del refrigerador.
• Compresor. El compresor transfiere el vapor generado por el evaporador, lo comprime y lo env a hacia el condensador.
• Condensador (que emite calor). En el condensador, el vapor se condensa liberando energ a que se disipa hacia el ambiente a trav s de la rejilla que suele estar en la parte posterior del refrigerador.
• V lvula de expansi n, que permite que el l quido vuelva al evaporador.
(ID 11166)
Si observas un refrigerador, podr s ver relativamente f cilmente las distintas partes que lo componen. Estas son:
• Evaporador (que absorbe calor). Este elemento funciona evaporando el l quido refrigerante para absorber el calor del interior del refrigerador.
• Compresor. El compresor transfiere el vapor generado por el evaporador, lo comprime y lo env a hacia el condensador.
• Condensador (que emite calor). En el condensador, el vapor se condensa liberando energ a que se disipa hacia el ambiente a trav s de la rejilla que suele estar en la parte posterior del refrigerador.
• V lvula de expansi n, que permite que el l quido vuelva al evaporador.
(ID 11167)
(ID 15285)
(ID 15344)
Si invertimos el proceso de Carnot, podemos utilizar trabajo para transferir calor, lo cual se conoce como una bomba de calor. En este caso, el diagrama se representa de la siguiente manera:
(ID 11143)
La bomba de calor es una forma de implementar el proceso de Carnot de manera inversa, es decir, mediante el uso de trabajo se traslada calor de un cuerpo m s fr o a uno m s caliente.
La bomba de calor consta de dos elementos clave:
• Un evaporador (que absorbe calor)
• Un compresor (que emite calor)
Adem s, cuenta con un circuito para mover el vapor y el l quido:
(ID 11165)
El diagrama de temperatura-entrop a contiene tres regiones que representan diferentes estados. Estos son:
• L quido
• Vapor
• Mezcla de l quido y vapor
El proceso en s muestra las siguientes etapas:
1 a 2: Aplicaci n de trabajo
2 a 3: Liberaci n de calor en el condensador
3 a 4: Expansi n en la v lvula
4 a 1: Absorci n de calor en el evaporador
(ID 11168)
