Die Hauptbestandteile des Bodens umfassen sowohl groben als auch feinen Sand, Schluff und Ton. Das Verhältnis dieser drei Komponenten variiert je nach Bodenart. Aufgrund signifikanter Unterschiede in der Partikelgröße zwischen diesen Komponenten entstehen Hohlräume, die als Poren bezeichnet werden. Diese Poren können Wasser aufnehmen oder den Fluss von Wasser erleichtern, was wiederum den Feuchtigkeitsgehalt des ungesättigten Teils des Bodens beeinflusst.

>Modell

ID:(363, 0)

Konzept

ID:(15197, 0)

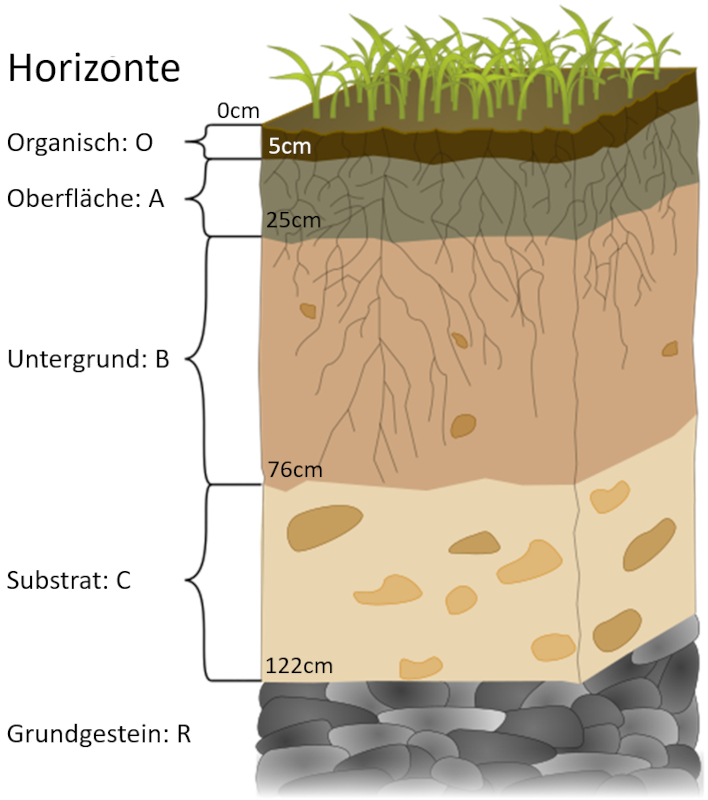

Böden haben eine grundlegende Struktur aus verschiedenen Schichten, die auf ihre anfängliche Bildung und ihre Entwicklung zurückzuführen sind, beeinflusst von Faktoren wie Erosion und Vegetationswachstum. Obwohl die Dicke dieser Schichten erheblich variieren kann, zeigen sie klare Muster in Bezug auf ihren organischen Gehalt:

Bodenprofil (commons.wikimedia.org übersetzt)

O: Organische OberflächenschichtDiese Schicht entsteht durch die Anhäufung von organischem Material, das hauptsächlich aus sich zersetzendem Pflanzenmaterial und Humus besteht. Die Menge an organischem Material kann je nach Art der Vegetation und ihrem Entwicklungsstadium bis zu 100% erreichen.A: OberbodenDer A-Horizont entsteht durch eine Kombination aus mineralischer Erosion, der Zugabe von organischem Material aus dem oberen Horizont und den Aktivitäten von Bodenorganismen. Der Großteil dieser Schicht besteht aus den mineralischen Bestandteilen des Bodens, wobei der organische Anteil bis zu 10% betragen kann.B: UnterbodenDer B-Horizont akkumuliert Mineralien und aus dem A-Horizont nach unten bewegte lixivierte Materialien. Diese Anreicherung kann auch durch Mineralien erfolgen, die aus anderen Gebieten transportiert werden, und durch chemische Prozesse innerhalb des Horizonts. In dieser Schicht bestehen die meisten Bestandteile aus Bodenmineralien, wobei der organische Anteil bis zu 5% betragen kann.C: SubstratDer C-Horizont entsteht hauptsächlich durch geologische Prozesse und trägt zur allgemeinen Geländeform bei. Er stellt Materialien bereit, die mit den oberen Schichten interagieren. In dieser Schicht bestehen die meisten Bestandteile aus Bodenmineralien, wobei der organische Anteil bis zu 1% betragen kann.Die Dicke der ersten beiden Schichten kann von wenigen Zentimetern bis zu mehreren Dezimetern variieren, während die letzten Schichten von Dezimetern bis zu Metern reichen können. Es ist wichtig zu beachten, dass die in der Wikipedia-Abbildung angegebenen Dickenwerte nur als illustrierende Beispiele dienen und in der Realität erheblich variieren können.

ID:(15066, 0)

Konzept

Boden besteht aus verschiedenen Anteilen von Sand, Schluff und Ton. Um das Verhalten des Bodens präzise zu modellieren, ist es erforderlich, seine Struktur als eine Mischung dieser Komponenten darzustellen.

Die einfachste Methode, um die Zusammensetzung einer bestimmten Probe zu bestimmen, besteht darin, die Masse jeder Komponente im Verhältnis zur Gesamtmasse zu berechnen. Hierfür ist es notwendig, jede Probe physisch in ihre Einzelkomponenten zu trennen und die Unterschiede in der Partikelgröße zu nutzen. Nach dem Trocknen und Zerkleinern des Bodens wird ein Siebprozess mit mehreren Sieben unterschiedlicher Größe durchgeführt, die je nach erforderlicher Genauigkeit ausgewählt werden:

Das Bild veranschaulicht ein Schema, das drei Komponenten trennt, die Messungen von Sand, Schluff und Ton entsprechen könnten. Es ist jedoch möglich, mehrere Siebe zu verwenden, um beispielsweise groben Sand, mittleren Sand und feinen Sand je nach Bedarf zu unterscheiden.

Die Hauptmassen sind daher:

• die Sandtrockenmasse ($M_a$): Masse aller Sandkörner.
• die Trockene Schlammmasse in der Probe ($M_i$): Masse aller Schluffkörner.
• die Masa seca de arcilla en la muestra ($M_c$): Masse aller Tonkörner.

ID:(2067, 0)

Konzept

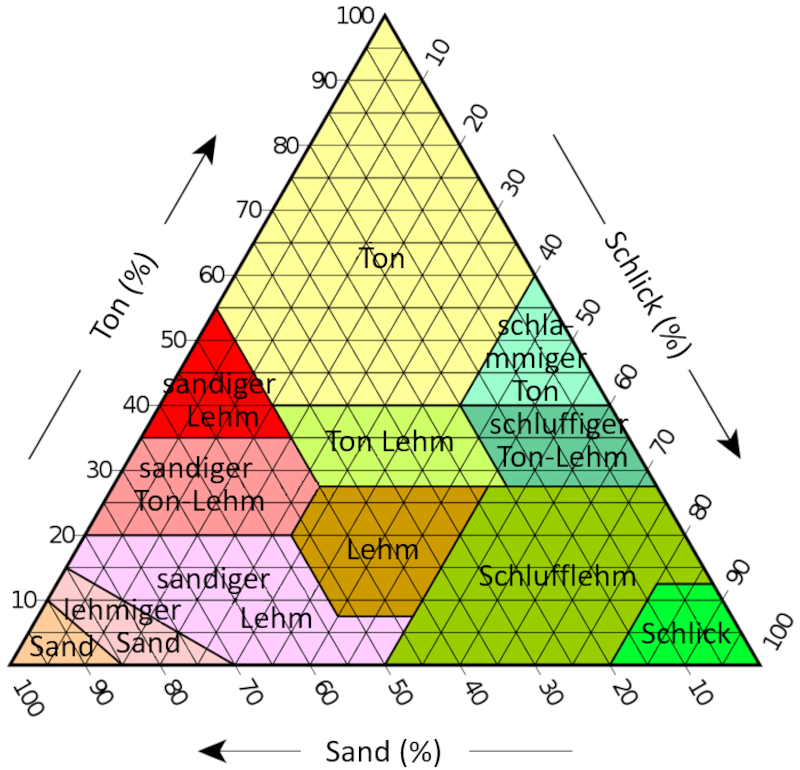

Ein Dreiecksdiagramm, auch Ternärdiagramm genannt, ist eine graphische Darstellung zur Anzeige der Anteile von drei Komponenten wie Schluff, Sand und Ton. Dabei repräsentiert jede Ecke eine dieser drei Komponenten, und verschiedene Punkte innerhalb des Dreiecks stehen für unterschiedliche Kombinationen dieser Bestandteile.

Um ein Ternärdiagramm für Schluff, Sand und Ton zu interpretieren:

1. Identifizieren Sie die Standorte der Komponenten:
- Sand befindet sich in der Regel in der unteren linken Ecke.
- Schluff befindet sich in der unteren rechten Ecke.
- Ton ist oben in der Ecke zu finden.

2. Analysieren Sie die Mischungen:
- Punkte innerhalb des Dreiecks repräsentieren vielfältige Mischungen dieser drei Komponenten.

3. Verstehen Sie Linien und Zonen:
- Linien, die das Dreieck durchqueren, stehen für konstante Verhältnisse der drei Komponenten.
- Unterschiedliche Regionen innerhalb des Dreiecks entsprechen spezifischen Bodenklassifikationen.

Insbesondere können für die angegebenen Zonen folgende Reichweiten abgeschätzt werden:

wobei jeder Punkt die Bedingung erfüllen muss
