Slope stability
Storyboard
Slopes have the issue that the soil can slide if the forces generated by its own weight exceed the soil's cohesion. Since cohesion can vary due to external factors, there is a possibility that a mass may lose stability and shift, making it essential to understand its vulnerability and the likelihood of future destabilization.
ID:(383, 0)
Geometry of the Embankment
Description

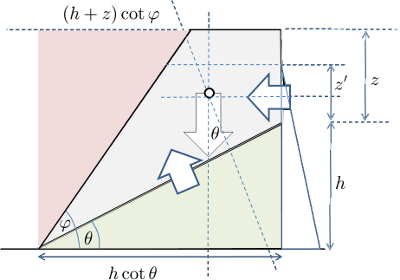

Para modelar la estabilidad de un terreno asumimos un fondo rocoso con una pendiente dada y una capa de suelo homogénea que se puede deslizar sobre esta.
ID:(1134, 0)
Slope of the Section
Equation
La superficie de contacto del suelo con el suelo rocoso tiene un largo igual a
$ S = L \Delta $ |
ID:(19, 0)
Fuerzas gravitacionales y roce

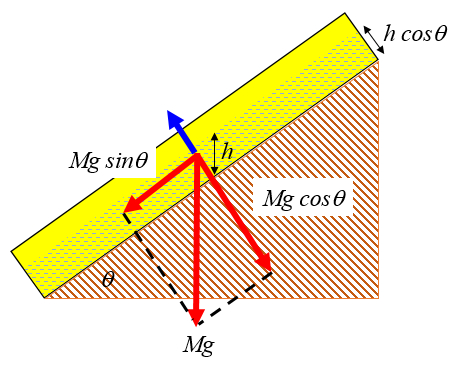

En primera instancia podemos considerar que la masa genera una fuerza gravitacional que trata de deslizar el suelo por la pendiente. Por otro lado la componente vertical al fondo rocoso genera el roce necesario para mantener la masa en su lugar:
De no existir agua ambas fuerzas son proporcionales a la masa por lo que finalmente solo dependerá del coeficiente de roce si la capa es estable.
ID:(2970, 0)
Rol del agua en el suelo
De existir agua en el suelo esta contribuye en varias formas para desestabilizar la capa de suelo. Una primera forma es creando una fuerza de sustentación que reduce la fuerza normal y con ello el roce que sujeta el suelo en el lugar:
Este comportamiento corresponde a lo que se podría llamar en el limite la tendencia a que el suelo flote.
ID:(7985, 0)
Fuerza hidrostatica
Equation
La columna de agua de una altura
$ p = \rho_w g h $ |
Dicha presión actua sobre la partre no porosa del fondo del suelo, eso es
donde
$ S = L \Delta $ |
por lo que es
$ F_w = \rho_w g (1- f ) L \Delta h $ |
ID:(4495, 0)
Masa del suelo seco
Equation
La masa del suelo seco se puede calcular del volumen que se obtiene de la sección
$ S = L \Delta $ |
multiplicado por la altura
$M_s=(1-f)\rho_s L \Delta H$ |
ID:(4489, 0)
Fuerza de tracción
Equation
La fuerza paralela al plano de deslizamiento se denomina la fuerza de tracción. Se calcula de la contribución de la fuerza gravitacional dada por las masas
$ F_T = M g \sin \alpha $ |
en donde la masa debe considerar son la del suelo
$M_s=(1-f)\rho_s L \Delta H$ |
y la del agua contenida
$ M_w = \rho_w f L \Delta h \cos \theta $ |
con lo que la ecuación resulta en
$ F_t =( M_s + M_w ) g \sin \theta $ |
ID:(4493, 0)
Masa del agua contenida en los poros
Equation
En el caso del agua la superficie es nuevamente
$ S = L \Delta $ |
pero la altura de la capa (perpendicular al suelo rocoso) esta dada por
de modo que la masa en los poros
$ M_w = \rho_w f L \Delta h \cos \theta $ |
ID:(4492, 0)
Fuerza normal
Equation
La fuerza perpendicular al plano de deslizamiento se denomina la fuerza normal. Se calcula de la contribución de la fuerza gravitacional dada por las masas
$ F_N = M g \cos \alpha $ |
en donde las masas son la del suelo
$M_s=(1-f)\rho_s L \Delta H$ |
y la del agua contenida
$ M_w = \rho_w f L \Delta h \cos \theta $ |
Adicionalmente se debe considerar la fuerza hidrostatica que ejerce el agua a nivel del suelo rocoso y que es
$ F_w = \rho_w g (1- f ) L \Delta h $ |
De esta forma se obtiene la fuerza normal que genera el roce es igual a
$ F_n =( M_s + M_w ) g \cos \theta - F_w $ |
ID:(4491, 0)
Fuerza de roce
Equation
La fuerza de roce se obtiene sumando todas las fuerza perpendiculares al plano de deslizamiento y multiplicándolas por el coeficiente de roce
$ F_R = \mu F_N $ |
Como la fuerza normal es
$ F_n =( M_s + M_w ) g \cos \theta - F_w $ |
se obtiene una fuerza de roce igual a:
$ F_r = \mu ( M_s + M_w ) g \cos \theta - F_w ) $ |
ID:(4494, 0)
Fuerzas de adhesión entre granos

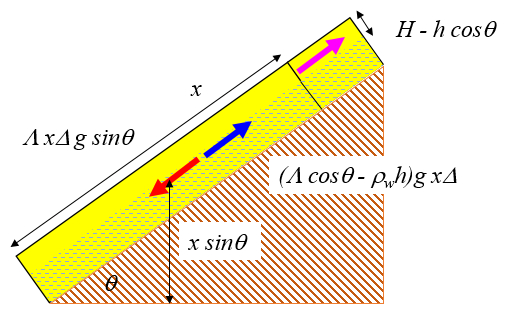

La segunda contribución del agua tiende, en la medida que el agua este adecuadamente dosificada, a estabilizar el suelo. Si solo figura como humedad relativa alta se forman meniscos de agua entre los granos que ejercen fuerzas cohesivas. Sin embargo si la capa de suelo es inundada dicha sección pierde esta cohesión y es el resto sobre el nivel del agua que debe soportar el peso de la masa:
ID:(7986, 0)
Capillary Filling
Equation
The water in the steam tends to condense in the vicinity of capillaries filling these and presenting a meniscus of radius of curvature
This is because the proximity between the molecules due to the small space leads to van der Waals forces being more effective by artificially increasing surface tension.
The result is that for a relative humidity
$r=-\displaystyle\frac{2\sigma V_m}{RT}\displaystyle\frac{1}{\ln(HR)}$ |
They are filled with liquid. This equation is known as Kelvin's law.
ID:(9774, 0)
Surface tension pressure
Equation
If a liquid surface with surface tension $\sigma$ exhibits a curvature with a radius of $r$, the pressure generated in the direction of the surface is given by
$ p \equiv\displaystyle\frac{2 \sigma }{ r }$ |
.
ID:(4484, 0)
Fuerza de cohesión
Equation
Si existe humedad en el suelo se condensara agua entre los granos creando una fuerza aditiva que evita que el suelo pierda su cohesión. Esta cohesión depende de el numero de puentes entre los granos
$ N =\displaystyle\frac{ \rho_b }{ \rho_s }\displaystyle\frac{ f_k S }{ l_c w_c }$ |
y la fuerza que se ejerce entre cada uno si se le trata de separar
$ f_m =2 \pi \sigma r_m $ |
que resulta en una fuerza de cohesión
$ F_c = N f_m $ |
donde
ID:(4490, 0)
Fuerza por grano
Equation
El agua entre los granos presenta un menisco de radio
$ p \equiv\displaystyle\frac{2 \sigma }{ r }$ |
Con la presión actuando sobre un disco del mismo radio
Reemplazando el valor de la diferencia de presión se obtiene la fuerza que se ejerce entre dos granos
$ f_m =2 \pi \sigma r_m $ |
ID:(2972, 0)
Numero de granos en contacto
Equation
Una vez se tiene la fuerza por grano se debe estimar el numero de estos. Para ello se puede considerar la sección que la arcilla ocupa. Para ello se debe multiplicar la sección por la fracción que corresponde a arcilla. Como el
$\displaystyle\frac{\rho_b}{\rho_s}f_kS$
\\n\\ny dividirla una sección de plaquita estimada del largo por el alto\\n\\n
$$
l_c
ID:(2973, 0)
Fuerzas Hidrostaticas Plano
Equation
La cohesión ocurre entre granos en que se forma por capilaridad pequeños meniscos de agua. Esto es solo posible en las zonas no saturada del suelo o sea en profundidades sobre el nivel de la zona saturada. Por ello su el ancho de la zona es
$ S =( H - h \cos \theta ) \Delta $ |
ID:(2975, 0)
