Breve Revisión del modelo de Lyman-Kutcher-Burman (LBK)

Storyboard

>Modelo

ID:(1159, 0)

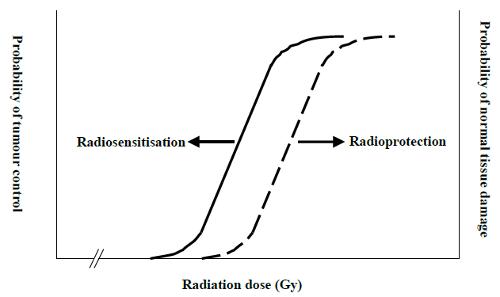

Modelo de Lyman-Kutcher-Burman (NTCP)

Imagen

Modelo de Lyman-Kutcher-Burman (NTCP)

ID:(2715, 0)

Datos Modelo LKB

Descripción

Los datos típicos del modelo BLK son el exponente $n$, el factor de pendiente $m$ y la dosis en que 50% de los casos habra complicaciones $TD50$:Organo | n | m | TD50:-------|:--:|:---:|:-----:Articulación y mandíbula | 0.07 | 0.1 | 72Cabeza y cuello femoral | 0.25 | 0.12 | 65Caja torácica | 0.1 | 0.21 | 68Cauda equina | 0.03 | 0,12 | 75Cerebro | 0.25 | 0.15 | 60Cerebro, tronco encefálico | 0.16 | 0.14 | 65Colon | 0.17 | 0.11 | 55Corazón | 0.35 | 0.1 | 48Edema laríngeo-laríngeo | 0.11 | 0.075 | 80Esófago | 0.06 | 0,11 | 68Estómago | 0.15 | 0.14 | 65Hígado | 0.32 | 0.15 | 40Intestino delgado | 0.15 | 0.16 | 55Lente | 0.3 | 0.27 | 18Médula espinal | 0.05 | 0.175 | 66.5Necrosis del cartílago de la laringe | 0.08 | 0.17 | 70Nervio óptico | 0.25 | 0.14 | 65Oído, otitis serosa aguda | 0,01 | 0.15 | 40Oído, otitis crónica | 0.01 | 0.095 | 65Parótida | 0.7 | 0,18 | 46Piel | 0.1 | 0.12 | 70Plexo braquial | 0.03 | 0.12 | 75Pulmones (ambos combinados) | 0.87 | 0.18 | 24.5Quiasma óptico | 0.25 | 0.14 | 65Rectum | 0.12 | 0,15 | 80Retina | 0.2 | 0,19 | 65Riñón | 0.7 | 0.1 | 28Tiroides | 0.22 | 0.26 | 80Vejiga | 0.5 | 0.11 | 80De Burman C, Kutcher G J, Emami B and Goitein M 1991 Fitting of normal tissue tolerance data to an analytic function Int. J. Radiat. Oncol. Biol. Phys. 21 123–35

ID:(8816, 0)

Breve Revisión del modelo de Lyman-Kutcher-Burman (LBK)

Modelo

Variables

Símbolo

Texto

Variable

Valor

Unidades

Calcule

Valor MKS

Unidades MKS

$TD_{50}$

TD_50

Dosis Critica $50%$

$D_{eff}$

D_eff

Dosis Efectiva del Modelo LKB

$m$

Factor $m$ Pendiente de la Curva del Modelo LKB

$t$

Factor $t$ de la Distribución del Modelo LKB

Cálculos

Ecuación

Número

Primero, seleccione la ecuación:

, luego, seleccione la variable:

Símbolo

Ecuación

Resuelto

Traducido

Cálculos

Símbolo

Ecuación

Resuelto

Traducido

Variable

Dado

Calcule

Objetivo :

Ecuación

A utilizar

Ecuaciones

$NTCP=\displaystyle\frac{1}{\sqrt{2\pi}}\int_{-\infty}^t e^{-u^2/2}du$

NTCP=\displaystyle\frac{1}{\sqrt{2\pi}}\int_{-\infty}^t e^{-u^2/2}du

(ID 4699)

$D_{eff}=\left(\sum_iv_iD_i^{1/n}\right)^n$

D_{eff}=\left(\sum_iv_iD_i^{1/n}\right)^n

(ID 4708)

$ t =\displaystyle\frac{ D_{eff} - TD_{50} }{ mTD_{50} }$

t =\displaystyle\frac{ D_{eff} - TD_{50} }{ mTD_{50} }

(ID 4846)

Ejemplos

Modelo de Lyman-Kutcher-Burman (NTCP)

(ID 2715)

Datos Modelo LKB

Los datos t picos del modelo BLK son el exponente $n$, el factor de pendiente $m$ y la dosis en que 50% de los casos habra complicaciones $TD50$:Organo | n | m | TD50:-------|:--:|:---:|:-----:Articulaci n y mand bula | 0.07 | 0.1 | 72Cabeza y cuello femoral | 0.25 | 0.12 | 65Caja tor cica | 0.1 | 0.21 | 68Cauda equina | 0.03 | 0,12 | 75Cerebro | 0.25 | 0.15 | 60Cerebro, tronco encef lico | 0.16 | 0.14 | 65Colon | 0.17 | 0.11 | 55Coraz n | 0.35 | 0.1 | 48Edema lar ngeo-lar ngeo | 0.11 | 0.075 | 80Es fago | 0.06 | 0,11 | 68Est mago | 0.15 | 0.14 | 65H gado | 0.32 | 0.15 | 40Intestino delgado | 0.15 | 0.16 | 55Lente | 0.3 | 0.27 | 18M dula espinal | 0.05 | 0.175 | 66.5Necrosis del cart lago de la laringe | 0.08 | 0.17 | 70Nervio ptico | 0.25 | 0.14 | 65O do, otitis serosa aguda | 0,01 | 0.15 | 40O do, otitis cr nica | 0.01 | 0.095 | 65Par tida | 0.7 | 0,18 | 46Piel | 0.1 | 0.12 | 70Plexo braquial | 0.03 | 0.12 | 75Pulmones (ambos combinados) | 0.87 | 0.18 | 24.5Quiasma ptico | 0.25 | 0.14 | 65Rectum | 0.12 | 0,15 | 80Retina | 0.2 | 0,19 | 65Ri n | 0.7 | 0.1 | 28Tiroides | 0.22 | 0.26 | 80Vejiga | 0.5 | 0.11 | 80De Burman C, Kutcher G J, Emami B and Goitein M 1991 Fitting of normal tissue tolerance data to an analytic function Int. J. Radiat. Oncol. Biol. Phys. 21 123x9635

(ID 8816)
