RC-Schaltungen

Storyboard

>Modell

ID:(1622, 0)



RC-Schaltung


El circuito RC es un circuito con una capacitancia y una resistencia tal como se ve en esta iamagen:

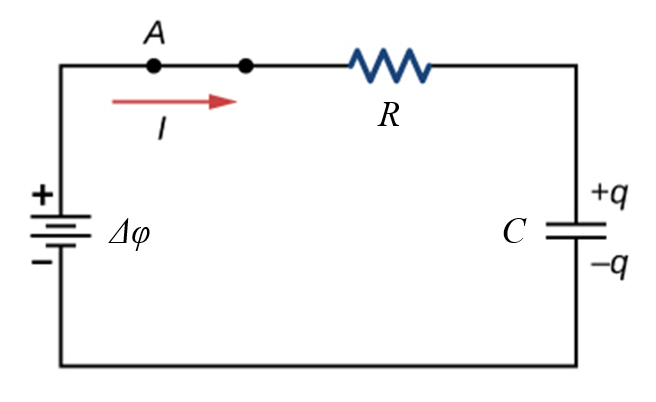

ID:(12071, 0)



Laden des Kondensators


Cuando se conecta la batería al circuito se puede cargar el condensador:

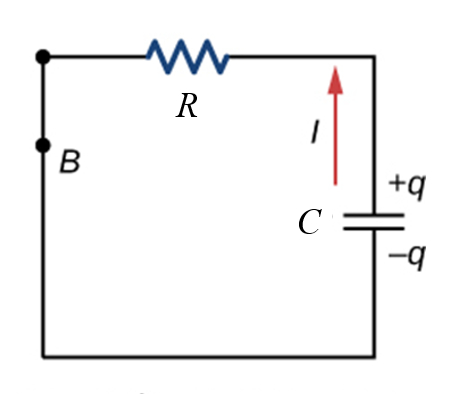

ID:(12072, 0)



Entladen des Kondensators


Cuando se cierra el circuito se puede descargar el condensador:

ID:(12073, 0)



Strom im Kondensator


Cuando se cierra el circuito se puede descargar el condensador:

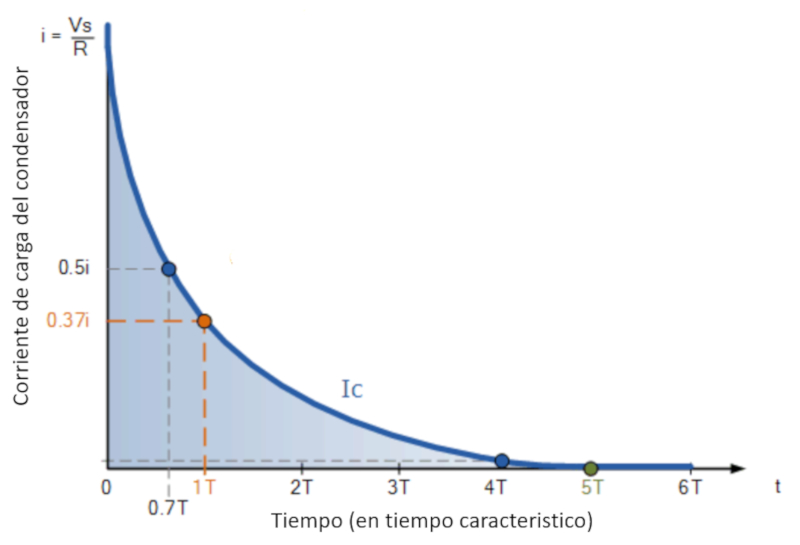

ID:(12075, 0)



Kondensatorpotenzial


Cuando se cierra el circuito se puede descargar el condensador:

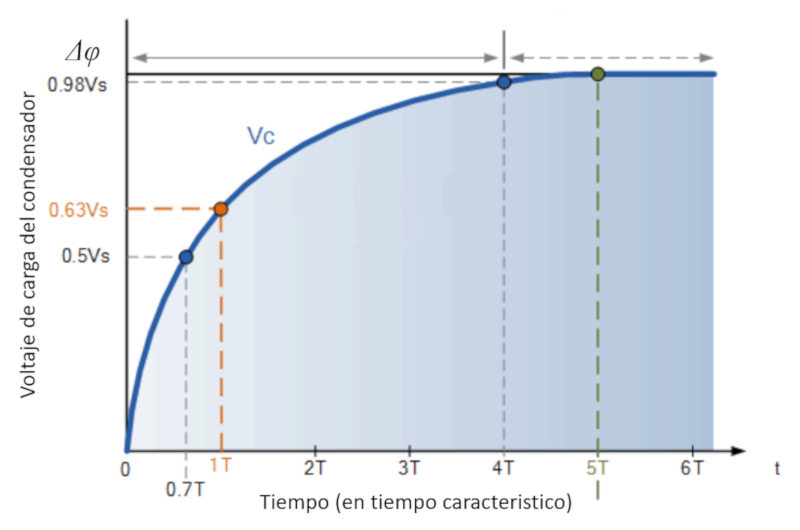

ID:(12074, 0)



RC-Schaltungen

Modell

Variablen

Symbol
Text
Variable
Wert
Einheiten
Berechnen
MKS-Wert
MKS-Einheiten
C
C
Kondensatorkapazität
F
\Delta\varphi_C
Dphi_C
Potentialunterschied in der Kapazität
V
\Delta V
DV
Potenzialunterschied an der Quelle
V
I
I
Strom
A
R
R
Widerstand
Ohm
t
t
Zeit
s

Berechnungen


Zuerst die Gleichung auswählen:   zu ,  dann die Variable auswählen:   zu
Dvarphi_C = @INT( I , u , 0 , t )/ C - Dvarphi + R * I + Dvarphi_C = 0 Dvarphi_C = Dvarphi * (1 - exp(- t / R * C )) / R I = Dvarphi * exp(- t / R * C )/ R R * dI / dt + I / C = 0CDphi_CDVIRt

Symbol
Gleichung
Gelöst
Übersetzt

Berechnungen

Symbol
Gleichung
Gelöst
Übersetzt

 Variable   Gegeben   Berechnen   Ziel :   Gleichung   Zu verwenden
Dvarphi_C = @INT( I , u , 0 , t )/ C - Dvarphi + R * I + Dvarphi_C = 0 Dvarphi_C = Dvarphi * (1 - exp(- t / R * C )) / R I = Dvarphi * exp(- t / R * C )/ R R * dI / dt + I / C = 0CDphi_CDVIRt



Gleichungen


Beispiele

El circuito RC es un circuito con una capacitancia y una resistencia tal como se ve en esta iamagen:

(ID 12071)

Cuando se conecta la bater a al circuito se puede cargar el condensador:

(ID 12072)

Cuando se cierra el circuito se puede descargar el condensador:

(ID 12073)

Cuando se cierra el circuito se puede descargar el condensador:

(ID 12075)

Cuando se cierra el circuito se puede descargar el condensador:

(ID 12074)


ID:(1622, 0)
