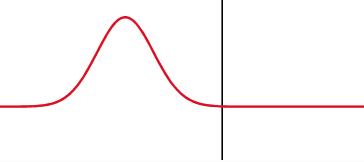

Pulso propagando
Descripción
El pulso se propaga por un medio homogéneo en forma rectilínea:
ID:(7829, 0)

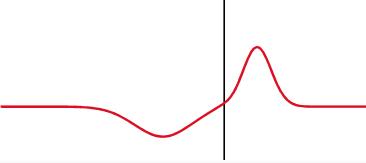

Pulso transmitido y reflejado
Descripción
El pulso es parcialmente transmitido y reflejado en la interface en que la velocidad de propagación sufre un cambio:
ID:(7830, 0)
Factor de transmisión
Descripción
El factor de transmisión
| $ T_{12} =\displaystyle\frac{2\sqrt{ Z_1 Z_2 }}{ Z_1 + Z_2 }$ |
se puede graficar en función de la proporción de la impedancia en el medio que se transmite dividió por la impedancia del medio de donde proviene:
ID:(14210, 0)
Factor de reflexión
Descripción
El factor de transmisión
| $ R_{12} =\displaystyle\frac{ Z_1 - Z_2 }{ Z_1 + Z_2 }$ |
se puede graficar en función de la proporción de la impedancia en el medio que se transmite dividió por la impedancia del medio de donde proviene:
ID:(14211, 0)
