Apprendre la physique comme jouer avec LEGO

Storyboard

ID:1931

L\'Analogie


On peut établir une analogie entre une situation réelle et un jouet LEGO.

L\'analogie entre la réalité sous forme de voyage et un jouet LEGO

La situation réelle est décrite par des variables et des équations qui les associent.

Le jouet LEGO à travers ses briques et ses pièces qui s\'assemblent pour former le modèle.

Chaque brique correspond ainsi à une variable qui relie différentes parties comme le font les équations.

ID:14372

Les Variables


Si la modélisation d\'un véhicule roulant est envisagée, la position initiale $s_0$ et la position finale atteinte $s$ doivent être saisies:

L\'analogie entre les variables et les briques LEGO

Dans l\'analogie, une brique LEGO est associée à chaque variable. S\'agissant de variables différentes, elles se différencient dans ce cas par leur couleur.

ID:14373

Les Équations


Dans le modèle, il est logique de calculer le chemin parcouru $\Delta s$.

Pour ce faire, une nouvelle brique LEGO doit être introduite dans l'analogie.

L\'analogie entre les équations et les ensembles LEGO

Pour son calcul, il faut définir l\'équation correspondante, qui dans ce cas correspond à

$\Delta s = s - s_0$

Dans notre analogie, les briques LEGO sont connectées pour former la première unité de notre modèle.

ID:14374

Le Temps


Pour décrire le mouvement dans notre modèle, il est nécessaire d\'introduire le temps.

Par analogie à la position, un temps initial $t_0$, le temps final $t$ et le temps écoulé $\Delta t$ doivent être saisis.

Chacune des variables correspond à une brique LEGO qui est représentée dans l'image:

L\'introduction du temps et l\'analogie avec LEGO

De plus, le temps écoulé doit être entré, qui est une équation de la forme

$\Delta t = t - t_0$

Ceci à son tour est représenté dans l\'analogie une nouvelle unité du modèle LEGO.

ID:14375

La Vitesse


Pour prédire comment le véhicule se déplacera, vous devez entrer la vitesse.

Celui-ci est défini comme le rapport entre la distance parcourue et le temps écoulé.

Dans l'analogie, les briques du chemin parcouru sont prises avec celle du temps écoulé et elles sont montées sur une nouvelle brique qui représente la vitesse:

L\'analogie avec l\'introduction de la vitesse

Ainsi, la troisième équation est introduite

$v = \displaystyle\frac{\Delta s}{\Delta t}$

ID:14376

Toutes les Équations


Si vous finissez d\'assembler le modèle LEGO, vous obtenez des relations supplémentaires qui correspondent à d\'autres descriptions de groupes de briques.

Ainsi, le modèle est représenté par les cinq variables déjà définies et par un total de quatre équations:

Ensemble de toutes les équations

La partie centrale montre l\'équation supplémentaire qui résulte de l\'assemblage du modèle complet.

ID:14377

Le Modèle


Enfin, nous avons le modèle complet, c\'est-à-dire les variables et les équations qui les associent.

Dans l\'analogie, il existe pratiquement un type d\'instruction d\'un modèle LEGO dans lequel les briques nécessaires et les éléments en cours de construction sont répertoriés.

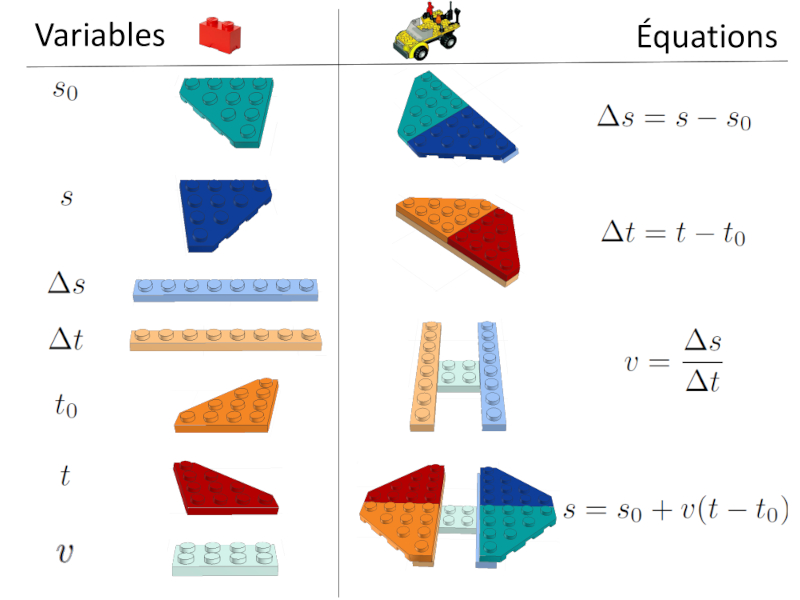

Instructions du modèle dans le style LEGO
